我們都知道解決電源干擾問題的針對性方案是在諧波源處采取措施。那么如何為諧波源設備配裝諧波治理裝置呢?銀湖電氣小編來為大家提供一些基本原則。

一般的采用LC陷波電路的無源濾波器，不適合用在設備的諧波治理上。這種濾波器并聯在線路上，為諧波電流提供一個低阻抗通路。

這種原理的濾波不能用于設備的電源輸入端，主要是存在以下幾個方面的問題：

一：濾波效果不確定：

這種無源濾波器與變頻器組合起來時，并不能保證傳動系統的諧波電流發射滿足特定的要求，因為濾波器的實際效果與電網的阻抗有很大關系；

用如圖2所示的電路來分析濾波器的效果。圖中，ZS表示變壓器的阻抗，ZL表示線路的阻抗，（ZS+ZL）代表了電網的阻抗。利用并聯電路分析的方法可知，流過濾波器的諧波電流越大，意味著流入電網的諧波電流越小，也就是濾波器的效果越好。

而流入濾波器的諧波電流的大小取決于電網阻抗與濾波器的阻抗ZF的比值，這個比值越大，濾波器的濾波效果越好。

當濾波器的阻抗ZF一定時，線路的阻抗Z0越大，濾波效果越好。如果線路的阻抗一定，則濾波器的阻抗ZF越小，濾波效果越好。

陷波型濾波器的濾波效果分析

因此，陷波型濾波器的效果與電網的阻抗密切相關。圖3是不同電網阻抗下的濾波器效果。

不同電網阻抗對陷波器濾波效果的影響

二：吸收上游諧波電流：

陷波型濾波器對于特定的諧波電流提供了一個低阻抗的通路，因此，不僅變頻器產生的諧波電流能夠被旁路，來自上游的諧波電流也會被旁路，這就容易造成濾波器過載，甚至損壞。

三：發出過大容性無功：

陷波型濾波器由于采用較大的電容，因此會發出較大的容性無功。這對于傳統的工業電網是好事，因為可以在濾波的同時，補償無功功率。但是，變頻器本身并不需要容性無功，濾波器發出過大的容性無功，會使傳動系統成為一個電容性的負載，對電網造成不良的影響。

四：可能與系統發生諧振：

陷波電路在調諧頻率以外的頻率呈現電容性或電感性，極有可能與系統的電容或電感發生諧振，造成系統不穩定，嚴重時，甚至會損壞系統。

因此，用于變頻器的諧波濾波器必須專門設計，避免上述的各種缺陷。近年來，隨著變頻器的廣泛應用，以及變頻器產生的諧波造成的問題日益嚴重，人們對變頻器產生諧波的機理進行了深入的研究，并開發出了適宜的諧波治理裝置。

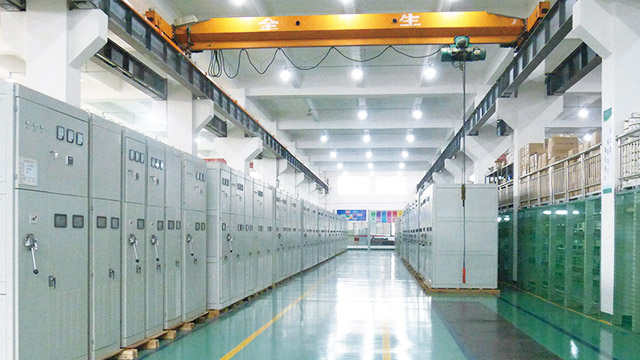

銀湖電氣建有省級高新技術企業研究開發中心和浙江省博士后工作站，擁有一支知識淵博、行業經驗豐富的研發團隊。同時與浙江大學、清華大學、西安交通大學等重點高等院校合作，共同開發新產品和培養技術人才，保證產品的持續創新和人才保障。2016年無功補償和諧波治理設備年生產能力達到1000臺（套）。
