全國服務熱線YMCR型磁閥式可控電抗器
磁控電抗器適用范圍：該裝置適用于6-110KV電力系統，以動態吸收系統多余的容性無功，同時調節系統電壓，也可和電容器組配合使用。
全國熱線
0571-87191580
電能質量問題解決方案服務商國家重點支持高新技術企業
技術熱線：0571-87195990 服務熱線：400-0155-117
< 返回全部菜單
搜索關鍵字：
無功補償成套廠家
產品簡介
/ Introduction
型號說明
基本原理

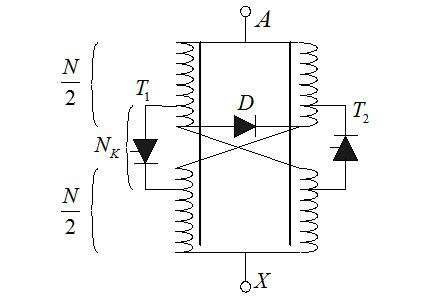

磁控電抗器采用直流助磁原理，利用附加的直流電流磁化鐵心，從而改變鐵心飽和度，實現電感連續變化，其原理圖如下：
在可控電抗器的工作鐵心柱上分別對稱地繞有匝數為N/2 的兩個線圈，其上有抽頭比為 1-2%的抽頭作為勵磁電源，它們之間接有可控硅 T1、T2,不同鐵心的上下兩個主繞組交叉連接后并聯至電源，通過兩只晶閘管的輪流導通，控制鐵心飽和度。
技術參數
| 額定電壓 | 6kV~110kV |
| 額定頻率 | 50Hz |
| 額定容量 | 150KVar-100000KVar |
| 接線方式 | 星接（角接） |
| 使用條件 | 室內、室外 |
| 冷卻方式 | 自冷、風冷等 |
| 響應時間 | 常規100-300ms、快勵小于30ms |
| 調節范圍 | 2%-100% |
| 損耗 | 0.3%-0.8% |
| 噪音 | 小于65dB |
| 海拔 | ≤1000m（高于1000m時采用高原型） |
| 其他 | 滿足訂貨要求 |
● 產品特點
1、可以實現連續動態調節，改善功率因數和電壓波動； |
● 磁控式動態補償裝置控制系統：
1、電容器動態補償裝置以母線電壓以及考核點無功功率、功率因數作為控制目標，自動無級調節磁控式可控電抗器容量，以滿足母線電壓和無功補償調節的要求。 |
●顯示功能
可分別顯示采樣側的電壓、電流、功率因數、無功功率、有功功率； |
●通信接口
具有RS-485通信接口和成熟的接口程序，和站內主機實現通訊，并可接受調度下發的指令。 |
●遠程監控功能
可遠程監控設備運行狀態，通訊采用TCP/IP有線網絡模式，需方預留網絡接入口，并分配IP地址、網關等信息。 |
●本體智能監控、保護、報警功能
具有過壓/欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、動態磁控電抗器本體故障保護、電壓越上下限報警、磁控三相電流不平衡等保護；控制器自檢異常時閉鎖所有操作指令并報警。 |
訂貨事項
1、補償總容量和分級數(供方可代為用戶測量和設計)；
2、裝置安裝場所和安裝方式，是否靠墻放置；
3、電網中諧波含量(供方可代為用戶測量諧波)；
4、柜體型號及材質；
5、柜體顏色；
6、拼柜尺寸；
