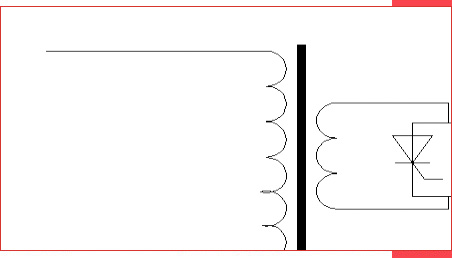

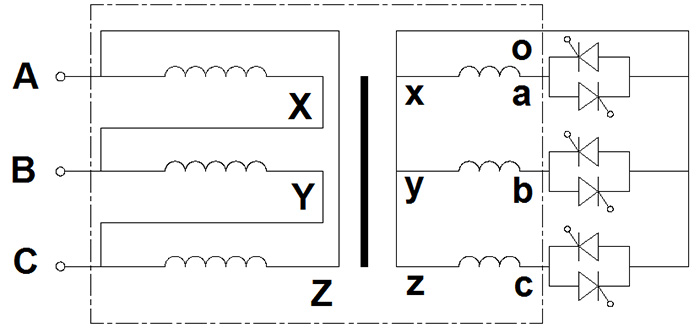

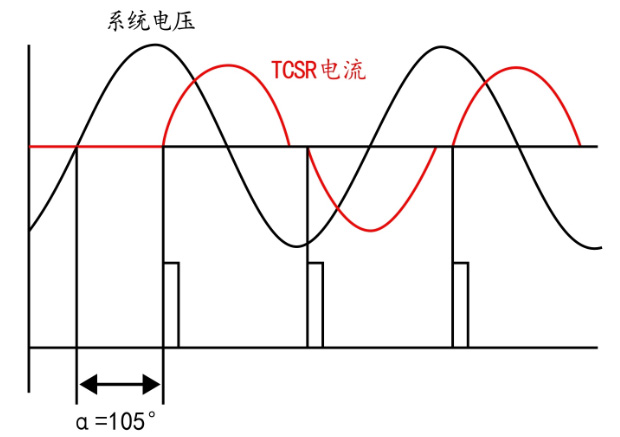

YTCSR工作原理簡單，本體與常規變壓器區別僅是阻抗電壓百分數高很多，不存在低壓側短路電流沖擊的問題。 晶閘管閥連接在低壓繞組，其端電壓為1～2kV，無需大量晶閘管串聯。

1、鐵芯始終工作在線性區，電感線性度好，補償容量與晶閘管控制角度對應準確；

.2、鐵芯發熱均勻，不存在局部飽和及溫升過高問題，避免長期運行導致絕緣老化；

3、磁滯損耗小；

4、噪音低，不會因為鐵芯局部飽和作用產生很大的噪音；

YTCSR中大部分磁通在設計的磁路中流動，其磁場不會泄露到本體外部；

與目前其它常用的動態無功補償裝置相比，高阻抗可控電抗器的結構簡單，其工作原理通俗易懂，大大降低運維人員的工作難度。

高阻抗式可調電抗器本體結構與變壓器類似，本體采用油浸自冷（或油浸風冷），控制晶閘管采用自然冷卻或小功率風冷，不需要其他輔助冷卻設備。

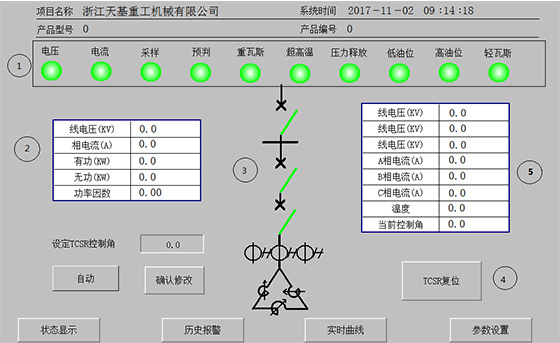

該方式用于令YTCSR輸出恒定大小的無功，通過這種方式可以測量裝置跟蹤無功的準確性和階躍響應速度。

該方式用于將系統的電壓穩定在一定水平的場合，YTCSR以系統的電壓穩定在用戶設定電壓值為目標調節裝置的無功輸出。當系統電壓低于用戶設定的電壓參考時，裝置減小感性無功輸出以提升系統電壓；當系統電壓高于該值時，裝置增加感性無功輸出以降低系統電壓。

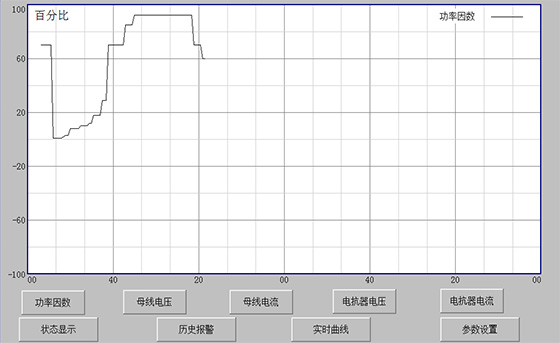

運行于該方式時，YTCSR通過檢測系統無功功率自動調節容量輸出，使系統側的功率因數保持恒定。
