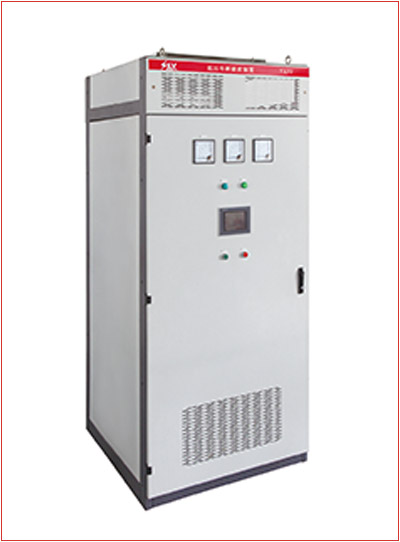

YAPF型有源濾波裝置
YAPF是一個三相輸出靈活的受控電流源，整個裝置包括采樣電路、控制系統、功率模塊、直流環節、開關紋波濾除支路、人機界面等；控制系統采用了DSP為CPU單元，采樣信號經過信號調理電路，計算出裝置輸出值。
全國熱線
0571-87191580
電能質量問題解決方案服務商國家重點支持高新技術企業
技術熱線：0571-87195990 服務熱線：400-0155-117
< 返回全部菜單
搜索關鍵字：
無功補償成套廠家
產品中心/PRODUCT
全國服務熱線
產品簡介
/ Introduction

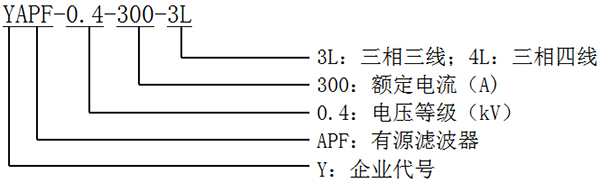

型號說明
工作原理
有源電力濾波器采用高頻電力電子器件（IGBT）和基于高速DSP的數字信號處理技術，由控制系統檢測系統中的電流，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。
產品特點
● 有源濾波裝置開關頻率20kHz，可同時濾除2~50次的諧波電流。
● 有源濾波裝置 輸出電流響應時間小于10ms。
● 有源濾波裝置自動限流于額定電流。
● 有源濾波裝置可以同時濾波和補償基波無功。
● 有源濾波裝置濾波效果受電力系統阻抗的影響小，濾波性能好。
● 電力系統阻抗和濾波器之間不會產生串聯或并聯諧振。
● 設計選型簡單，可以多機（不大于10臺）并聯運行，便于擴展容量。
● 漢字液晶顯示界面，操作簡單,可實現遠程監控。
技術指標
| 電氣指標 | 380Vrms(L－L)-20％+15％ |
| 電壓畸變 | THDv <5% |
| 系統變頻 | 50/60Hz±8% |
| 系統結構 | 3-相/3-線、3-相/4-線 |
| 補償指標 | 功率因數校正≥0.98或指定無功大小 |
| 響應時間 | <10ms |
| 有功消耗 | <5% |
| 保 護：常開式開關和快速熔斷器；交流和直流側的過壓保護；設備過容、開關過流保護；功率模塊短路、過溫保護，驅動欠壓保護。 | |
應用范圍
YAPF-3L有源濾波裝置 系列適用于三相三線工業負載的3L型APF裝置，可適用于整流器、變頻器、大型UPS、中頻爐、電弧爐等工業非線性負載，是工業諧波負載的有效治理設備。
YAPF-4L有源濾波裝置系列適用于商用辦公大樓三相四線負載的4L型APF裝置，可適用于照明設備、電腦、UPS、電梯、變頻空調、機場等在中線中產生三次諧波電流的負載。
YAPF-4L有源濾波裝置系列適用于商用辦公大樓三相四線負載的4L型APF裝置，可適用于照明設備、電腦、UPS、電梯、變頻空調、機場等在中線中產生三次諧波電流的負載。
規格選型
| 型號 | 額定電壓（V） | 額定電流（A） | 柜體尺寸（W*D*H） |
| YAPF-0.38/30-3L | 380 | 30 | 300×200×500 |
| YAPF-0.38/50-3L | 380 | 50 | 350×250×500 |
| YAPF-0.38/100-3L | 380 | 100 | 400×300×900 |
| YAPF-0.38/150-3L | 380 | 150 | 800×600×2200 |
| YAPF-0.38/200-3L | 380 | 200 | 800×800×2200 |
| YAPF-0.38/250-3L | 380 | 250 | 800×800×2200 |
| YAPF-0.38/300-3L | 380 | 300 | 800×800×2200 |
| YAPF-0.66/100-3L | 660 | 100 | 1000×800×2200 |
| YAPF-0.66/200-3L | 660 | 200 | 1000×800×2200 |
| YAPF-0.66/300-3L | 660 | 300 | 1200×1000×2200 |
| YAPF-0.38/50-4L | 380 | 50 | 350×250×500 |
| YAPF-0.38/90-4L | 380 | 90 | 500×300×900 |
| YAPF-0.38/120-4L | 380 | 120 | 800×800×2200 |
訂貨事項
1、補償總?cè)萘亢头旨墧?shù)(供方可代為用戶測量和設計)；
2、裝置安裝場所和安裝方式，是否靠墻放置；
3、電網中諧波含量(供方可代為用戶測量諧波)；
4、柜體型號及材質；
.5、柜體顏色、拼柜尺寸
