全國服務熱線YMSVC-L磁控電抗器動態補償濾波
銀湖電氣生產的YMSVC-L型動態補償濾波裝置主要用于6KV及以上電力系統的無功動態補償，以提高功率因數，穩定電壓，同時濾除諧波，改善電網的電能質量。該裝置廣泛應用于煤炭、電氣化鐵路、化工、鋼鐵等行業，節電效果好。
全國熱線
0571-87191580
電能質量問題解決方案服務商國家重點支持高新技術企業
技術熱線：0571-87195990 服務熱線：400-0155-117
< 返回全部菜單
搜索關鍵字：
無功補償成套廠家
產品簡介
/ Introduction

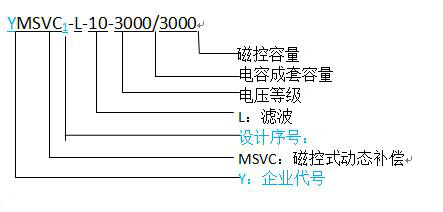

型號說明
工作原理
YMSVC-L型高壓動態補償濾波裝置由濾波支路（LC）與磁控電抗器(MCR)支路組成，其中補償濾波支路固定連接于母線，通過調節磁控電抗器的輸出容量，實現無功功率連續動態可調。
磁控電抗器是成套裝置的核心部件，他采用直流助磁原理,通過改變鐵心磁飽和度,調節其輸出容量。能夠實現無功功率的動態補償。該裝置具有輸出諧波小、功耗低、免維護、結構簡單、可靠性高﹑占地面積小等優點，是理想的動態無功補償和電壓調節設備。

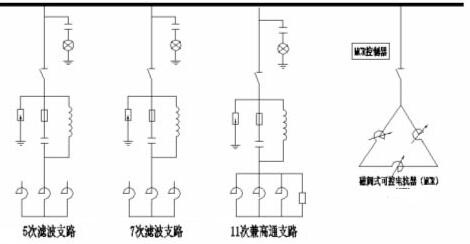

一次系統圖
主要參數
| 電壓等級 | 6-110KV |
| 容量 | 150KVar-100000KVar |
| 響應時間 | 常規100-300ms、快勵小于30ms |
| 調節范圍 | 2%-100% |
| 損耗 | 0.3%-0.8% |
| 噪音 | 小于65dB |
組成器件
1、濾波支路（LC）：濾波電容器、濾波空心電抗器、放電線圈、隔離開關（或真空開關）、噴逐式熔斷器、柜體(框架) 、避雷器及其他附件。
2、磁控電抗器(MCR)支路：磁控電抗器、晶閘管、電流互感器、控制器等。.
技術特點
● 動態補償裝置的電容器組無需投切，無操作過電壓和投切涌流沖擊，運行穩定可靠；
● YMSVC型動態補償裝置采用低電壓控制，設備可靠性高；
● YMSVC型動態補償裝置占地面積小，布置靈活；
● YMSVC型動態補償裝置采用自然散熱，運行成本低；
● YMSVC型動態補償裝置20年免維護；
● YMSVC型動態補償裝置濾波器無需投切，無涌流沖擊，且保證濾波效果；
●顯示功能
可顯示系統的電壓、電流、有功功率、無功功率、功率因數； 顯示磁控電抗器的電流、導通角、故障信息； 顯示相應的高壓斷路器的分合狀態；顯示各類故障告警及保護動作信息；顯示0～25 次諧波電壓含量、0～25 次諧波電流含量。 |
● 遠程監控功能
可遠程監控設備運行狀態，通訊采用TCP/IP有線網絡模式，需方預留網絡接入口，并分配IP地址、網關等信息。 |
● 監控、保護、報警功能
具有過壓/欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、動態磁控電抗器本體故障保護、電壓越上下限報警、磁控三相電流不平衡等保護；控制器自檢異常時閉鎖所有操作指令并報警。 |
