全國服務熱線YMSVC-W磁控電抗器型動態無功補償
杭州銀湖電氣設備有限公司生產的YMSVC型磁控式動態補償裝置主要用于6KV及以上電力系統的動態無功補償，以提高功率因數、降低電能損耗、改善電壓波動、三相不平衡度，同時濾除系統諧波，改善電網的電能質量。
YMSVC型磁控式動態補償裝置廣泛應用于電網系統、煤礦行業、高鐵行業、礦山行業、煤化工行業、氯堿行業、電石行業、地鐵行業、冶金行業、鋼鐵行業、造紙行業、化纖行業，節電效果好。
全國熱線
0571-87191580
電能質量問題解決方案服務商國家重點支持高新技術企業
技術熱線：0571-87195990 服務熱線：400-0155-117
< 返回全部菜單
搜索關鍵字：
無功補償成套廠家
產品簡介
/ Introduction

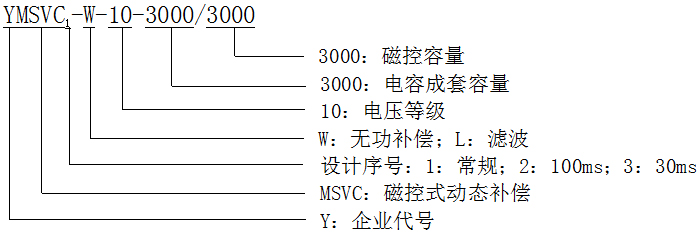

型號說明
工作原理
YMSVC型高壓動態補償裝置由補償支路與磁控電抗器(MCR)支路組成，其中補償濾波支路固定連接于母線，通過調節磁控電抗器的輸出容量，實現無功功率連續動態可調。
杭州銀湖電氣設備有限公司生產的YMSVC型磁控式動態補償裝置主要用于6KV及以上電力系統的動態無功補償，以提高功率因數、降低電能損耗、改善電壓波動、三相不平衡度，同時濾除系統諧波，改善電網的電能質量。
磁控式動態補償裝置一次系統圖
● 磁控式動態補償裝置主要組成器件
1、補償支路：并聯電容器、串聯電抗器（濾除諧波）、放電線圈、隔離開關（或真空開關）、噴逐式熔斷器、柜體(框架) 、避雷器及其他附件。 |
技術參數
| 電壓等級 | 6-110KV |
| 容 量 | 150KVar-100000KVar |
| 響應時間 | 常規100-300ms、快勵小于30ms |
| 調節范圍 | 1%-100% |
| 損 耗 | 0.3%-0.8% |
| 噪 音 | 小于65dB |
產品特點
● 動態補償裝置可以實現連續動態調節，補償效果好；
● 動態補償裝置的電容器組無需投切，無操作過電壓和投切涌流沖擊，運行穩定可靠；
● 動態補償裝置占地面積小，布置靈活；
● 動態補償裝置采用自然散熱，運行成本低；
● 動態補償裝置20年免維護；
● 動態補償裝置電容器組無需投切，無涌流沖擊，且保證濾波效果。
● 動態補償裝置控制晶閘管端電壓低，不承受系統高電壓，設備可靠性高果。
控制系統
動態補償裝置以母線電壓以及考核點無功功率、功率因數作為控制目標，自動無級調節磁控式可控電抗器容量，以滿足母線電壓和無功補償調節的要求。顯示功能
可顯示系統的電壓、電流、有功功率、無功功率、功率因數； 顯示磁控電抗器的電流、導通角、故障信息； 顯示相應的高壓斷路器的分合狀態；顯示各類故障告警及保護動作信息；顯示0～25 次諧波電壓含量、0～25 次諧波電流含量。
通信接口
具有RS-485通信接口和成熟的接口程序，和站內主機實現通訊，并可接受調度下發的指令。
遠程監控功能
可遠程監控設備運行狀態，通訊采用TCP/IP有線網絡模式，需方預留網絡接入口，并分配IP地址、網關等信息。
監控、保護、報警
具有過壓/欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、動態磁控電抗器本體故障保護、電壓越上下限報警、磁控三相電流不平衡等保護；控制器自檢異常時閉鎖所有操作指令并報警。
