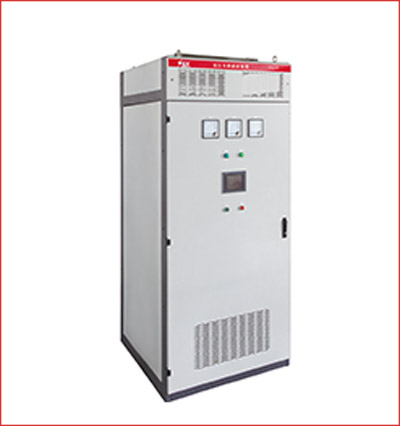

全國服務熱線YSVG靜止無功發生器
該裝置適用于0.4-35KV電力系統，以實現無功功率從容性到感性的連續動態可調。產品可廣泛應用于電網樞紐變電站、風力發電場、光伏發電場、冶金工礦、油田石化、鐵路、電解熔煉、供/排/污水處理、電力牽引提升、機場港口公設、商業樓宇供電等等，特別是響應速度要求高的場合。
全國熱線
0571-87191580
電能質量問題解決方案服務商國家重點支持高新技術企業
技術熱線：0571-87195990 服務熱線：400-0155-117
< 返回全部菜單
搜索關鍵字：
無功補償成套廠家
產品簡介
/ Introduction

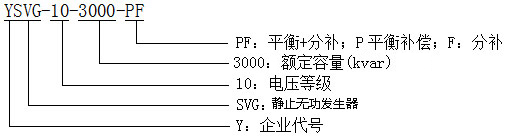

型號說明
工作原理
SVG采用可關斷電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。
技術指標
| 單機容量 | 低壓:90kVar～1600kVar、 高壓:1MVar～400MVar |
| 并網點電壓等級 | 低壓：0.38kV/0.66kV/1.14kV、 高壓：6Kv/10Kv/27Kv/35kV |
| 啟動方式 | 自勵啟動、啟動沖擊電流小 |
| 無功輸出特性 | 電流源輸出，在系統電壓降低到20％仍輸出額定容性無功電流 |
產品特點
● 三種補償方式：感性、容性、空載；
● 采用柜式結構，安裝周期短、運輸方便、調試周期短；
● 精度高、響應時間快(≤20ms)；
● 功率模塊采用強制風冷散熱方式，散熱方式效率高、體積緊湊；
● 光纖傳輸，高低壓隔離，避免電磁信號干擾；損耗小、補償效果好；
● 控制系統具有多重監控及保護功能，完成在系統各種異常情況下的可靠保護；
規格選型
1140V及以下系列
| 型號 | 額定電壓（V） | 額定容量（kVar） | 柜體尺寸（W*D*H）及數目 |
| YSVG-0.38/90 | 380 | 45±45 | 800×600×2200/1柜 |
| YSVG-0.38/200 | 380 | 100±100 | 800×600×2200/1柜 |
| YSVG-0.38/300 | 380 | 150±150 | 800×600×2200/2柜 |
| YSVG-0.38/400 | 380 | 200±200 | 800×600×2200/2柜 |
| YSVG-0.38/600 | 380 | 300±300 | 800×600×2200/2柜 |
| YSVG-0.66/200 | 660 | 100±100 | 1000×800×2200/1柜 |
| YSVG-0.66/400 | 660 | 200±200 | 1000×800×2200/2柜 |
| YSVG-0.66/600 | 660 | 300±300 | 1000×800×2200/3柜 |
| YSVG-0.66/800 | 660 | 400±400 | 1000×800×2200/3柜 |
| YSVG-1.14/400 | 1140 | 200±200 | 1000×800×2200/2柜 |
| YSVG-1.14/800 | 1140 | 400±400 | 1000×800×2200/3柜 |
| YSVG-1.14/1200 | 1140 | 600±600 | 1000×800×2200/4柜 |
| YSVG-1.14/1600 | 1140 | 800±800 | 1000×800×2200/5柜 |
6KV、10KV以下系列
| 型號 | 額定電壓（V） | 額定容量（kVar） | 柜體尺寸（W*D*H）及數目 |
| YSVG-6/2400 | 6 | 1200±1200 | 4500×1200×2400 |
| YSVG-6/3600 | 6 | 1800±1800 | 6000×1200×2400 |
| YSVG-6/4800 | 6 | 2400±2400 | 4800×1200×2400 |
| YSVG-6/6000 | 6 | 3000±3000 | 4800×1200×2400 |
| YSVG-6/8000 | 6 | 4000±4000 | 6000×1200×2400 |
| YSVG-10/2000 | 10 | 1000±1000 | 6000×1200×2400 |
| YSVG-10/4000 | 10 | 2000±2000 | 6000×1200×2400 |
| YSVG-10/6000 | 10 | 3000±3000 | 7500×1200×2400 |
| YSVG-10/8000 | 10 | 4000±4000 | 7500×1200×2400 |
| YSVG-10/10000 | 10 | 5000±5000 | 7500×1200×2400 |
